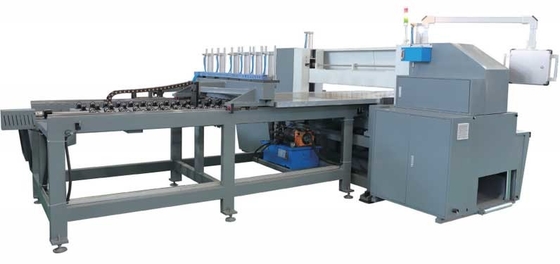

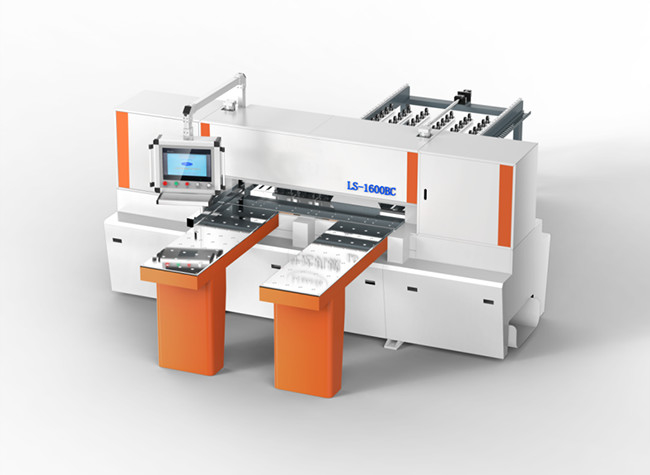

เครื่องตัดแผงเลื่อยวงเดือน Cnc โลหะอลูมิเนียมอัตโนมัติ

แผ่นอลูมิเนียมอัตโนมัติ CNC เครื่องเลื่อยวงเดือนแผงอลูมิเนียมตัดกระดานสร้างสรรค์

ลักษณะทางกล:

▲หน้าจอการทำงานแบบสัมผัส:

1. หน้าจอการทำงานแบบสัมผัสขนาด 10 นิ้ว

2. สามารถตั้งโต๊ะทำงานได้หลายชุดพร้อมกัน เพื่อความสะดวกในการสลับระหว่างการเลื่อย

3. ฟังก์ชันอินพุตบูต

4. ฟังก์ชั่นตรวจจับความผิดพลาด

  อัลแผ่นหนีบและฐานป้อน:

1. ราวกั้นเตียงทั้งสองด้านของฐานป้อนแคลมป์ประกอบขึ้นจากคานเหล็กเชื่อมรางนำชุบฮาร์ดโครมด้านหนึ่งและรางนำเครื่องบินที่อีกด้านหนึ่งเข้าคู่กับเฟืองและตัวขับแถวเฟือง และไม้บรรทัดแม่เหล็กจะจับคู่กับตัวลดขนาดและเซอร์โวมอเตอร์รายวันขนาด 2 กิโลวัตต์เพื่อการวางตำแหน่งการขับขี่ที่แม่นยำและรวดเร็ว .ความเร็วสูงสุดคือ 6 เมตร/นาที

โครงสร้างคานอัด:

1. ใช้โครงสร้างลำแสงแรงดัน ชั้นวางเกียร์ และการจัดวางกระบอกสูบ ขับคานแรงดันอย่างสม่ำเสมอเพื่อเพิ่มและกดวัสดุแผ่นแรงกดจะถูกกระจายอย่างสม่ำเสมอบนทั้งสองด้านของเส้นศูนย์กลางการตัดเมื่อติดตั้งแถบยางที่ด้านล่างของคานแรงดันเพื่อหลีกเลี่ยงการกด พื้นผิวของวัตถุงานจะถูกกดเพื่อให้แน่ใจว่าได้คุณภาพการตัดที่แม่นยำ

เลื่อยที่นั่ง:

1. การออกแบบรางเลื่อนแบบเส้นตรงแบบขนานสามารถลดแรงเฉื่อยในการเคลื่อนที่ของที่นั่งเลื่อยได้อย่างมีประสิทธิภาพ ปรับปรุงประสิทธิภาพการทำงานที่ราบรื่นของที่นั่งขนาดยักษ์ และลดการแกว่งของการเคลื่อนไหวอย่างมีประสิทธิภาพเพื่อให้ได้ความแม่นยำของเส้นตัดที่ดีที่สุด

2. มอเตอร์เลื่อยหลักคือ 15 แรงม้า (11 กิโลวัตต์)ระยะชักขนาดใหญ่ใช้มอเตอร์แปลงความถี่ 2HP (1.5 กิโลวัตต์) เพื่อขับเคลื่อนด้วยตัวลดเกียร์และแถวฟันเฟืองที่มีความแม่นยำเลื่อยหลักตรงกับการขึ้นและลงของกระบอกสูบน้ำมัน ดังนั้นการเลื่อยจึงมีประสิทธิภาพมากกว่า หลีกเลี่ยงปรากฏการณ์การติดขัดและการทับถมที่เกิดจากการส่งผ่านโซ่แบบเดิม

โต๊ะทำงานหลัก:

โต๊ะทำงานหลักยังเป็นโต๊ะลอยเม็ดบีดลมทองแดงถูกจัดเรียงบนแผงชุบฮาร์ดโครมภายใต้เงื่อนไขของความทนทานที่เพิ่มขึ้น ประสิทธิภาพการทำงานของโลหะแผ่นบนของคนงานก็ได้รับการปรับปรุงเช่นกัน

ที่หนีบ:

1. การกำหนดค่ามาตรฐานของจำนวนที่หนีบทำงาน: ที่หนีบ 4 ชิ้น

2. แคลมป์แต่ละตัวมีกระบอกเพื่อดึงแผ่นชิ้นงานในลักษณะคันโยก เพื่อที่ว่าเมื่อดึงชิ้นงาน จะสามารถมั่นใจได้ว่าวัสดุที่ใช้ทำงานจะยึดแผ่น

แผ่นกันฝุ่น

แผ่นกันฝุ่นแบบปล้องใช้แผ่นพลาสติกใส ซึ่งสามารถยับยั้งการขับฝุ่นอย่างมีประสิทธิภาพและบรรลุฟังก์ชันการป้องกันความปลอดภัย

การกำหนดค่ากล่องควบคุมอิเล็กทรอนิกส์:

1. ชิ้นส่วนอิเล็กทรอนิกส์ทั้งหมดซื้อจากโรงงานดั้งเดิมของไต้หวัน

2. เซอร์โวมอเตอร์และไดรเวอร์เซอร์โวคือเดลต้า

3. เครื่องแปลงความถี่คือ Taiwan Yingweiteng

แหล่งจ่ายไฟ:

1. แหล่งจ่ายไฟเป็นแหล่งจ่ายไฟอุตสาหกรรมสามเฟสที่มีแรงดันไฟฟ้า 380V/50HZ

การจ่ายแรงดันอากาศ:

ใช้แรงดันลม 5-6 กก./ซม.

การเก็บฝุ่น:

อุปกรณ์มาตรฐาน:

1. ใบเลื่อยหลักหนึ่งใบ: ใบเลื่อยคาร์ไบด์ (พิเศษสำหรับแผ่นอลูมิเนียม)

2. ที่หนีบทำงาน: 4 ชิ้น

3. โต๊ะให้อาหารลอยน้ำ: 1000mm x 600mm x 1 ชุด

4. กล่องเครื่องมือประกอบด้วยชุดเครื่องมือ

5. สายพานของมอเตอร์เลื่อยหลักถูกจัดเรียงอยู่ในเครื่อง

พารามิเตอร์ทางเทคนิคหลัก
