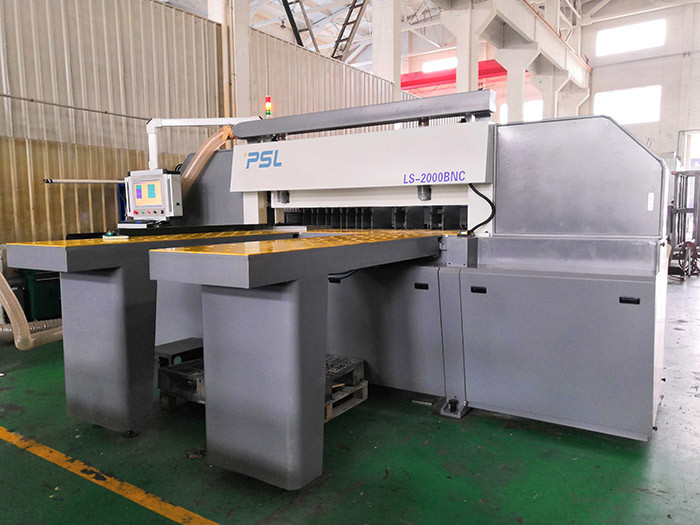

ชื่อเครื่อง: เครื่องเลื่อยอลูมิเนียมอัตโนมัติ

รุ่น: LS-2000BNC

▲ LS Staff Union ในนามของ บริษัท เครื่องเลื่อยอลูมิเนียมกึ่งอัตโนมัติตัวแทน

▲ 2000 ขนาดเลื่อยอลูมิเนียม

▲ BNC ในนามของระบบอัตโนมัติ

อุปกรณ์นี้ใช้สำหรับตัดแผ่นอลูมิเนียม ทองแดง และแผ่นคอมโพสิต



พารามิเตอร์ทางเทคนิคหลัก



Spec./รุ่น		LS-2000BNC
สรรพคุณ	ความยาวตัด	3800mm
	ความกว้างของการตัด	2000mm
	แม็กซ์ตัดความสูง	200mm
	แม็กซ์ความสูงของใบมีด	220mm
ใบเลื่อย	มอเตอร์เลื่อยหลัก	18.5KW
	เส้นผ่านศูนย์กลางใบมีดหลัก	Ø550mm
	แกนเลื่อยหลัก dia.	Ø 38mm
	ความเร็วแกน	4000 รอบ/นาที
เลื่อยที่นั่ง	มอเตอร์อินเวอร์เตอร์เดินทาง	1.5KW
	ความเร็วไปข้างหน้า	แม็กซ์9 ม./นาที
	ความเร็วถอยหลัง	แม็กซ์17 ม./นาที
	เซอร์โวมอเตอร์ป้อนอัตโนมัติ	ไฟฟ้ากระแสสลับ 3KW
	ความกดอากาศ	≥5.0 กก./ซม.2
	ความสูงของโต๊ะ	1050 มม.
	ขนาดโดยรวม	4300×7500×1770
	แรงดันไฟฟ้า	380V/50Hz





ลักษณะทางกล:



▲หน้าจอการทำงานแบบสัมผัส:



1. หน้าจอการทำงานแบบสัมผัสขนาด 10 นิ้ว



2. สามารถตั้งโต๊ะทำงานได้หลายชุดพร้อมกัน เพื่อความสะดวกในการสลับระหว่างการเลื่อย



3. ฟังก์ชันอินพุตบูต



4. ฟังก์ชั่นตรวจจับความผิดพลาด





  อัลแผ่นหนีบและฐานป้อน:



1. ราวกั้นเตียงทั้งสองด้านของฐานป้อนแคลมป์ประกอบขึ้นจากคานเหล็กเชื่อมรางนำชุบฮาร์ดโครมด้านหนึ่งและรางนำเครื่องบินที่อีกด้านหนึ่งเข้าคู่กับเฟืองและตัวขับแถวเฟือง และไม้บรรทัดแม่เหล็กจะจับคู่กับตัวลดขนาดและเซอร์โวมอเตอร์รายวันขนาด 2 กิโลวัตต์เพื่อการวางตำแหน่งการขับขี่ที่แม่นยำและรวดเร็ว .ความเร็วสูงสุดคือ 6 เมตร/นาที





▲ โครงสร้างคานอัด:



1. ใช้โครงสร้างลำแสงแรงดัน ชั้นวางเกียร์ และการจัดวางกระบอกสูบ ขับคานแรงดันอย่างสม่ำเสมอเพื่อเพิ่มและกดวัสดุแผ่นแรงกดจะถูกกระจายอย่างสม่ำเสมอบนทั้งสองด้านของเส้นศูนย์กลางการตัดเมื่อติดตั้งแถบยางที่ด้านล่างของคานแรงดันเพื่อหลีกเลี่ยงการกด พื้นผิวของวัตถุงานจะถูกกดเพื่อให้แน่ใจว่าได้คุณภาพการตัดที่แม่นยำ





เลื่อยที่นั่ง:



1. การออกแบบรางเลื่อนแบบเส้นตรงแบบขนานสามารถลดแรงเฉื่อยในการเคลื่อนที่ของที่นั่งเลื่อยได้อย่างมีประสิทธิภาพ ปรับปรุงประสิทธิภาพการทำงานที่ราบรื่นของที่นั่งขนาดยักษ์ และลดการแกว่งของการเคลื่อนไหวอย่างมีประสิทธิภาพเพื่อให้ได้ความแม่นยำของเส้นตัดที่ดีที่สุด



2. มอเตอร์เลื่อยหลักคือ 20 แรงม้า (18.5 กิโลวัตต์)ระยะชักขนาดใหญ่ใช้มอเตอร์แปลงความถี่ 2HP (1.5 กิโลวัตต์) เพื่อขับเคลื่อนด้วยตัวลดเกียร์และแถวฟันเฟืองที่มีความแม่นยำเลื่อยหลักตรงกับการขึ้นและลงของกระบอกสูบน้ำมัน ดังนั้นการเลื่อยจึงมีประสิทธิภาพมากกว่า หลีกเลี่ยงปรากฏการณ์การติดขัดและการทับถมที่เกิดจากการส่งผ่านโซ่แบบเดิม



3. ตำแหน่งการตัดใบเลื่อยสามารถระบุตำแหน่งการตัดที่เพิ่มขึ้นโดยอัตโนมัติตามการตั้งค่าการแก้ไขความกว้างของโปรแกรมเพื่อเริ่มการตัด



4. รางเก็บฝุ่นแบบท่อสี่เหลี่ยมถูกจัดเรียงไว้ใต้ที่นั่งเลื่อย และทั้งสองด้านของฟิล์มปิดกันและขยายไปจนถึงปลายด้านท้ายของการตัดเพื่อให้แน่ใจว่ารางเก็บฝุ่นจะมีประสิทธิภาพในการเก็บฝุ่นสูงสุด



5. ความเร็วตัดสูงสุดของจังหวะใบเลื่อยคือ 6 ม./นาที และ 7 ม./นาทีความเร็วในการตัดสามารถปรับได้ด้วยปุ่มบนแผงตามความสูงของชิ้นงานตัด และสามารถเปลี่ยนความเร็วในการตัดได้แบบเรียลไทม์ผู้ใช้สามารถปรับเปลี่ยนความต้องการได้ตามลักษณะของวัตถุตัด





▲ โต๊ะทำงานหลัก:



โต๊ะทำงานหลักยังเป็นโต๊ะลอยเม็ดบีดลมทองแดงถูกจัดเรียงบนแผงชุบฮาร์ดโครมภายใต้เงื่อนไขของความทนทานที่เพิ่มขึ้น ประสิทธิภาพการทำงานของโลหะแผ่นบนของคนงานก็ได้รับการปรับปรุงเช่นกัน





▲ที่หนีบ:



1. การกำหนดค่ามาตรฐานของจำนวนที่หนีบทำงาน: ที่หนีบ 8 ชิ้น



2. แคลมป์แต่ละตัวมีกระบอกเพื่อดึงแผ่นชิ้นงานในลักษณะคันโยก เพื่อที่ว่าเมื่อดึงชิ้นงาน จะสามารถมั่นใจได้ว่าวัสดุที่ใช้ทำงานจะยึดแผ่น



▲ แผ่นกันฝุ่น



แผ่นกันฝุ่นแบบปล้องใช้แผ่นพลาสติกใส ซึ่งสามารถยับยั้งการขับฝุ่นอย่างมีประสิทธิภาพและบรรลุฟังก์ชันการป้องกันความปลอดภัย



▲ การกำหนดค่ากล่องควบคุมอิเล็กทรอนิกส์:



1. ชิ้นส่วนอิเล็กทรอนิกส์ทั้งหมดซื้อจากโรงงานดั้งเดิมของไต้หวัน



2. เซอร์โวมอเตอร์และไดรเวอร์เซอร์โวคือเดลต้า



3. เครื่องแปลงความถี่คือ Taiwan Yingweiteng



4. ชิ้นส่วนอิเล็กทรอนิกส์ไม่ต้องการระบบทำความเย็นเลยสำหรับการเป็นที่นิยมของชิ้นส่วนอิเล็กทรอนิกส์ พวกเขาสามารถซื้อและแทนที่ด้วย

สู่ตลาดโดยไม่ต้องกังวลเรื่องฝุ่นผง ตราบใดที่มีการทำความสะอาดและบำรุงรักษาอย่างสม่ำเสมอ



▲ แหล่งจ่ายไฟ:



1. แหล่งจ่ายไฟเป็นแหล่งจ่ายไฟอุตสาหกรรมสามเฟสที่มีแรงดันไฟฟ้า 380V/50HZ



▲ การจ่ายแรงดันอากาศ:



ใช้แรงดันลม 5-6 กก./ซม.





▲ เก็บฝุ่น:



1. ซัพพลายเออร์จัดหาระบบกำจัดเศษเศษซึ่งติดตั้งพร้อมกันกับเครื่องเลื่อยเพื่อให้แน่ใจว่ามีฟังก์ชั่นการกำจัดเศษ





▲ อุปกรณ์มาตรฐาน:



1. ใบเลื่อยหลักหนึ่งใบ: ใบเลื่อยคาร์ไบด์ (พิเศษสำหรับแผ่นอลูมิเนียม)



2. ที่หนีบทำงาน: 8 ชิ้น



3. โต๊ะให้อาหารลอยน้ำ 1800 มม. x 600 มม. x 2 ชุด



4. กล่องเครื่องมือประกอบด้วยชุดเครื่องมือ



5. สายพานของมอเตอร์เลื่อยหลักถูกจัดเรียงอยู่ในเครื่อง
